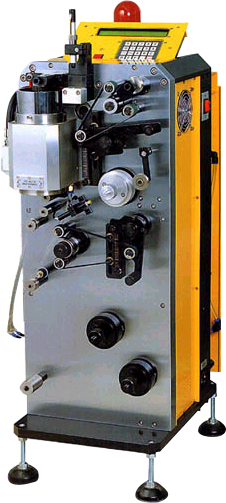

High Speed Primary Coiling Machine 고속 1차 코일 권선기
pcm - 008
본 기계는 필라멘트 1차 코일 권선기로 최첨단 기술에 입각하여 새로이 개발된 기종입니다. 치차식 감속기구에 의한 피치결정 메커니즘을 제거하였고 윤활유 공급이 불필요한 혁신적 구조를 채택하고 있습니다.
초고속 운전에도 불구하고 저소음과 경제적인 유지보수 및 최대의 보빈용량으로 효율적인 운영을 보장합니다.
PCM의 다양한 기능을 경험함으로써 세계 최우수 기종의 성능과 진가를 발견 하실 것입니다. 주축의 초고속 회전을 위하여 최신의 직접구동 기술을 채택하였으며 주축 그 자체가 고주파 모터 스핀들로 구성되어 있습니다.
권선 속도를 원하는 대로 변경할 수 있을 뿐만 아니라 베어링과 고무벨트 외에는 마모성 부품이라고는 전혀 없으므로 유지보수를 손쉽고 경제적으로 시행할 수 있습니다.
specifiation
| speed | 10,000 ~ 50,000 rpm, adjustable |
|---|---|
| mandrel | 20~500 um |
| tungten | 0.13 ~ 30mg / 200mm |
| pitch | 10~200 um |
| bobbin capacity | 450g NET |
| weight | 200 Kg |

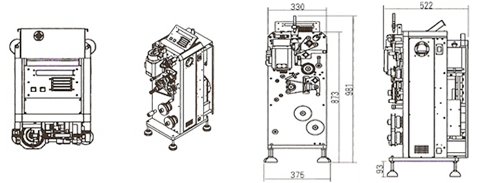

| dimension | 375W X 981H X 522L |
| power | 220V AC, SINGLE PHASE, 50/60 Hz, 500W |
| control | ELECTRONIC CONTROL BY MICRO - PROCESSOR |
부가기능
- 텅스텐 센서
- 심선센서
- 제품 스풀 감시장치
- LCD 문자표시
- 키보드
- 냉각장치
- 가변속 트래버스
- 데이터 입력장치 - 선택사양 -
- 베어링 교환공구 키트 -선택사양-
- 이중심선의 코일 권선용 추가 심선홀더 -선택사양-
