기술의 개요

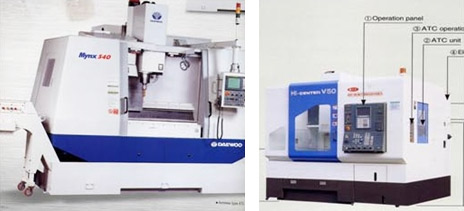

현재 전 세계적으로 공작기계는 고속화, 자동화가 급속히 발전하고 있는 추세이다. 따라서 공작기계의 주추에는 고속회전을 위해 주축에 고주파 모터 스핀들이 채용되고 있으며 자동화를 위해서는 상기 주축에 자동 공구 교환기구를 장비한 머시닝센터 등이 주류를 이루게 되었다.

이러한 공작기계 주축의 자동공구 교환장치인 드로우바 유니트(Draw-bar Unit)에는 전용 위치 센서가 필요하다. 현재 전용센서가 없으므로 근접센서를 대용하고 있으나 설치 공간 확보와 위치 조정에 문제가 있으며 오 동작과 작업 중단 등의 어려움이 빈번히 발생되고 있다. 따라서 용이하게 설치하여 사용할 수 있으며, 신뢰도가 높고 비용절감과 설치공정의 단순화할 수 있는 신 개념의 센서가 스핀들에는 필요하다.

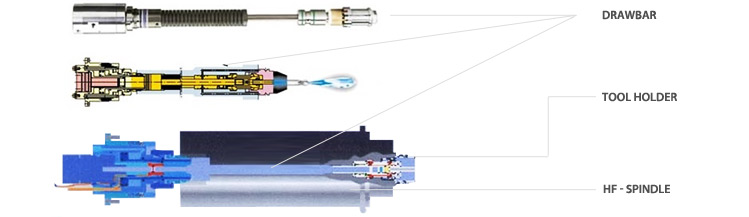

드로우바 유니트(Draw-bar Unit)는 머시닝센터 등 자동공작기계의 주축에서 공구의 테이퍼 샹크(Taper Shank)를 주축의 노우즈(Nose)에 단단히 잡아당겨 고정시키거나 농하주기 위한 기구로서 자동으로 공구를 교환할 때 유압이나 공압에 의해 작동하여 공구를 착, 탈할 수 있도록 동작한다. 이 때 드로우바 유니트 (Draw-bar Unit)가 정상적으로 작동하여 공구를 고정시키고 있는지 또는 놓아 주었는지 여부를 센서에 의해 확인하여 Main Controller에 전송할 필요가 있는데 이는 공정의 확실성과 안전을 위한 필수의 절차이다.

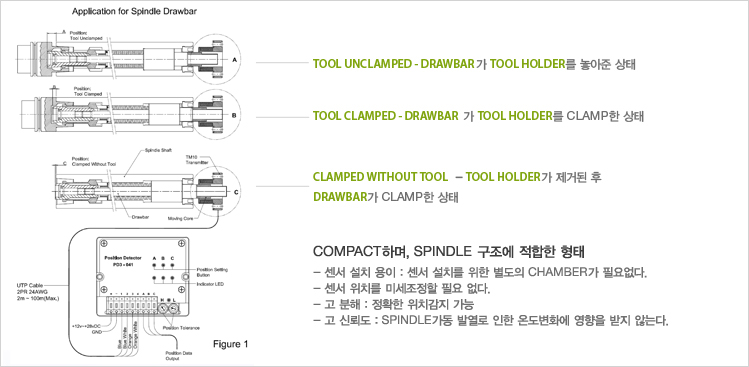

1개의 센서로 3가지 위치감지 - DRAWBAR 전용센서

기술의 특징

현재 전 세계의 공작기계 주축에서 드로우바 유니트(Draw-bar Unit)의 위치 감사 목적에 근접센서를 이용하고 있다.
근접센서를 사용하기 위해서는 별도의 부착 챔버(Chamber)를 제공하여 그 내부에 부착용 브라켓(Bracket) 3조를 배치하고 근접센서 3개를 각각 부착한 뒤 다시 그 개별의 위치를 미세 조정하여야 한다.
또한, 주축의 좁은 공간에서 각 센서의 전기 케이블을 안내, 인출하기 위한 ㅂ별도의 안출구를 가공에 의해 제공하여 외부에 끌어내야 한다.

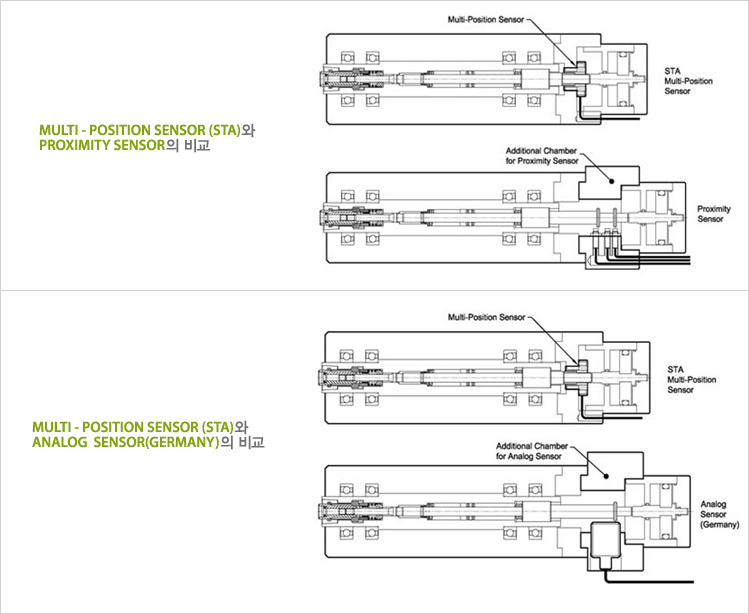

STA의 MULTI-POSITION SENSOR는 별도의 부착 공간을 위한 CHAMBER가 필요 없으며, 위치의 미세 조정이 필요 없다.

STA MULTI-POSITION SENSOR

단 1개의 센서로 3개소 이상 다수의 위치를 감시할 수 있을 뿐 아니라 부착 기구를 필요로 하지 않는다. 복수개소의 위치를 보다 정확하게 감시할 수 있으므로 신뢰도가 대폭 향상될 뿐 아니라 작업공정과 비용을 확실하게 절감한다.
